Java Instrumentation

发表于 | 分类于 | 阅读次数:

我们在项目调试、排查问题、性能监控的时候经常会用到一些开源工具，比如btrace、jprofile、arthas。今天这篇文章就带你了解下这些工具背后的实现原理：Java Instrumentation

1、Java Instrumentation

Instrument是jvm 提供的一个可以修改已加载类的类库，专门为java语言提供的插桩服务提供支持。
使用 Instrumentation，可以替换和修改某些类的定义、向classLoader的classpath下加入jar文件等。我们构建一个独立于应用程序的代理程序（Agent），进而实现Java程序的监控分析，甚至实现一些特殊功能（如AOP、热部署）。

Instrumentation 类有常用的方法：

方法 说明
void addTransformer(ClassFileTransformer transformer) 注册提供的转换器
long getObjectSize(Object objectToSize) 返回指定类的大小
void retransformClasses(Class<?>… classes) 重转换提供的类集
Class[] getAllLoadedClasses() 获取当前加载的所有类
void appendToBootstrapClassLoaderSearch(JarFile jarfile) 将一个jar加入到bootstrap classloader的 classpath里
removeTransformer 移除转换器
redefineClasses 重定义class，会stw

我们常用的是 addTransformer 方法，它会注册一个ClassFileTransformer，在ClassFileTransformer 里可以直接对指定类的类字节码进行修改。通常来说，一般使用ASM,CGLIB,Byte Buddy,Javassist等框架进行字节码增强。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

/**
 * 实现一个自己的 ClassFileTransformer
 * 使用Javassist给指定的类和方法添加执行时间
 */
@Slf4j
public class MyTransformer implements ClassFileTransformer {
    private String targetClassName;
    private ClassLoader targetClassLoader;
    public AtmTransformer(String name, ClassLoader classLoader) {
        this.targetClassName = name;
        this.targetClassLoader = classLoader;
    }

    @Override
    public byte[] transform(ClassLoader loader, String className, Class<?> classBeingRedefined, ProtectionDomain protectionDomain, byte[] classfileBuffer) {
        byte[] byteCode = classfileBuffer;
        String finalTargetClassName = this.targetClassName.replaceAll("\\.", "/");
        if (!className.equals(finalTargetClassName)) {
            return byteCode;
        }

        if (className.equals(finalTargetClassName) && loader.equals(targetClassLoader)) {

            log.info("[Agent] Transforming class");
            try {
                ClassPool cp = ClassPool.getDefault();
                CtClass cc = cp.get(targetClassName);
                CtMethod m = cc.getDeclaredMethod(TARGET_METHOD);
                m.addLocalVariable("startTime", CtClass.longType);
                m.insertBefore("startTime = System.currentTimeMillis();");

                StringBuilder endBlock = new StringBuilder();

                m.addLocalVariable("endTime", CtClass.longType);
                m.addLocalVariable("opTime", CtClass.longType);
                endBlock.append("endTime = System.currentTimeMillis();");
                endBlock.append("opTime = endTime-startTime;");

                endBlock.append("LOGGER.info(\"[Application] operation completed in:" + "\" + opTime + \" ms!\");");

                m.insertAfter(endBlock.toString());

                byteCode = cc.toBytecode();
                cc.detach();
            } catch (NotFoundException | CannotCompileException | IOException e) {
                log.error("Exception", e);
            }
        }
        return byteCode;
    }
}

2、Java Agent

上面的例子在ClassFileTransformer 里实现对字节码的增强，此时我们需要通过Java Agent 拿到一个Instrumentation实例，来实现增强的功能。

Java Agent是一种特殊的jar文件，它是Instrumentation的客户端。根据不同的启动时机，Agent类需要实现不同的方法（二选一）。

1
2
3
4
//静态加载
public static void premain(String agentArgs, Instrumentation inst);
//动态加载
public static void agentmain(String agentArgs, Instrumentation inst);

方法 说明
pemain 静态加载 以vm参数的形式载入。在程序main方法执行之前执行。其jar包的manifest需要配置属性Premain-Class。如果premain方法执行失败或者抛出异常，那么启动就会失败。
agentmain 动态加载 以Attach的方式载入，在Java程序启动后执行。其jar包的manifest需要配置属性Agent-Class。如果执行失败或者抛出异常，那么jvm会忽略错误，不会影响程序的正常运行。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
/**
 * 实现一个自己的 Agent
 */
@Sl4j
public class AgentTest {
     public static void premain(String agentArgs, Instrumentation inst) {
        log.info("[Agent] In premain method");
        String className = "com.example.test.Base";
        transformClass(className, inst);
    }

    public static void agentmain(String agentArgs, Instrumentation inst) {
        log.info("[Agent] In agentmain method");
        String className = "com.example.test.Base";
        transformClass(className, inst);
    }

     private static void transformClass(String className, Instrumentation instrumentation) {
        Class<?> targetCls = null;
        ClassLoader targetClassLoader = null;
        try {
            targetCls = Class.forName(className);
            targetClassLoader = targetCls.getClassLoader();
            transform(targetCls, targetClassLoader, instrumentation);
            return;
        } catch (Exception ex) {
            LOGGER.error("Class [{}] not found with Class.forName");
        }

        for (Class<?> clazz : instrumentation.getAllLoadedClasses()) {
            if (clazz.getName().equals(className)) {
                targetCls = clazz;
                targetClassLoader = targetCls.getClassLoader();
                transform(targetCls, targetClassLoader, instrumentation);
                return;
            }
        }
        throw new RuntimeException("Failed to find class [" + className + "]");
    }

    private static void transform(Class<?> clazz, ClassLoader classLoader, Instrumentation instrumentation) {
        MyTransformer dt = new MyTransformer(clazz.getName(), classLoader);
        instrumentation.addTransformer(dt, true); //增加自己的ClassFileTransformer
        try {
            instrumentation.retransformClasses(clazz);
        } catch (Exception ex) {
            throw new RuntimeException("Transform failed for: [" + clazz.getName() + "]", ex);
        }
    }
}

manifest配置则可以参考

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<plugin>
		<groupId>org.apache.maven.plugins</groupId>
		<artifactId>maven-jar-plugin</artifactId>
		<version>2.6</version>
		<configuration>
			<archive>
				<manifestEntries>
		        <Premain-Class>com.example.test.AgentTest</Premain-Class>
                <Agent-Class>com.example.test.AgentTest</Agent-Class>
                <Can-Redefine-Classes>true</Can-Redefine-Classes>
                <Can-Retransform-Classes>true</Can-Retransform-Classes>
				</manifestEntries>
			</archive>
		</configuration>
	</plugin>

按照上述步骤实现了Agent后，需要打出Agent jar包。然后看你是需要静态加载还是动态加载。

  • 静态加载：使用vm参数（如java -javaagent:agent.jar -jar application.jar）跟随宿主程序一起启动
  • 动态加载：使用 jvm attach机制启动

3、Attach机制

1
2
3
4
5
6
7
//使用例子
VirtualMachine vm = VirtualMachine.attach("52341");  //JVM进程pid
try {
    vm.loadAgent(".../agent.jar");    // 指定agent的jar包路径，发送给目标进程
} finally {
    vm.detach();
}

VirtualMachine.attach动作类似TCP创建连接的三次握手，目的就是与target VM搭建attach通信的连接。而后面执行的操作，例如vm.loadAgent，其实就是向这个socket写入数据流，接收方target VM会针对不同的传入数据来做不同的处理。

上述代码里在vm.loadAgent之后，相应的agent就会被目标JVM进程加载，并执行agentmain方法。

Attach API不仅仅可以实现动态加载agent,它其实是跨JVM进程通讯的工具，能够将某种指令从一个JVM进程发送给另一个JVM进程。加载agent只是Attach API发送的各种指令中的一种， 诸如jstack打印线程栈、jps列出Java进程、jmap做内存dump等功能，都属于Attach API可以发送的指令。
这里有一篇详细讲述 java attach 的文章，值得阅读下。

4、JVMTI

JVMTI =JVM Tool Interface是JVM提供的一套对JVM进行操作的native编程接口。JVMTI是实现Java调试器，以及其它Java运行态测试与分析工具的基础。

通过JVMTI可以实现对JVM的多种操作，然后通过接口注册各种事件勾子。在JVM事件触发时，同时触发预定义的勾子，以实现对各个JVM事件的响应，事件包括类文件加载、异常产生与捕获、线程启动和结束、进入和退出临界区、成员变量修改、GC开始和结束、方法调用进入和退出、临界区竞争与等待、VM启动与退出等等

javaagent 也是基于JVMTI实现，借助JVMTI的一部分能力，帮助动态重载类信息

5、相关技术的实际应用

Arthas 是Alibaba开源的Java诊断工具。提供了非常强大功能。Arthas能做什么?Arthas官方文档里面是这样说的：

1
2
3
4
5
6
这个类从哪个 jar 包加载的？为什么会报各种类相关的 Exception？
我改的代码为什么没有执行到？难道是我没 commit？分支搞错了？
遇到问题无法在线上 debug，难道只能通过加日志再重新发布吗？
线上遇到某个用户的数据处理有问题，但线上同样无法 debug，线下无法重现！
是否有一个全局视角来查看系统的运行状况？
有什么办法可以监控到JVM的实时运行状态？

除了官方文档里面提到的这几点，它还能对方法的入参、出参进行监控，记录方法内部调用路径，执行耗时，还有死锁、jar包冲突、占用CUP过大的线程分析等问题。

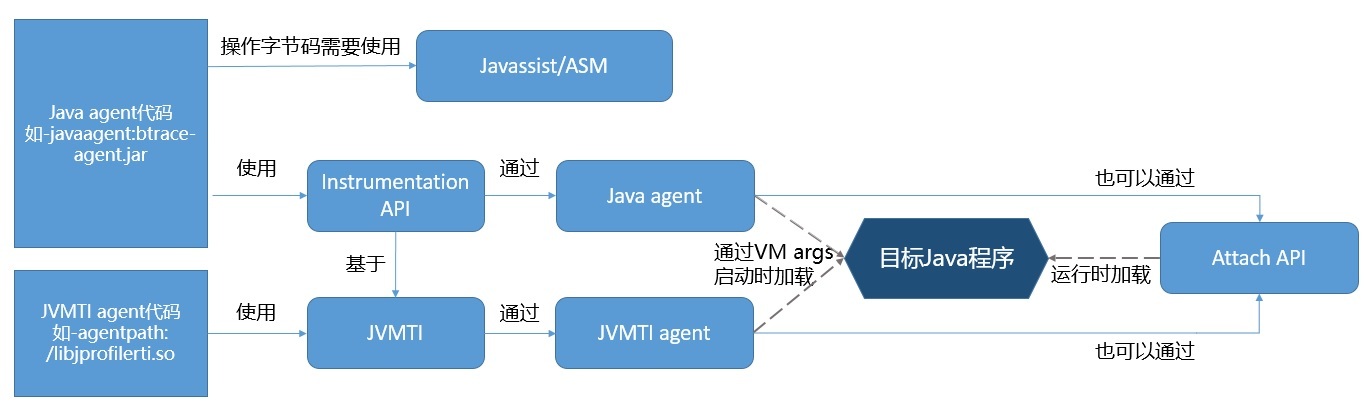

这是Arthas的一张说明图。

可以看出就是对Instrumentation的实际应用。一些技术细节 例如类加载的隔离值得研究学习。
这个项目已经在github开源，相关文档和教程也很丰富（Arthas。
